详解KYN28A-12型高压柜号中数字与不同字母含义
发布日期：2022-05-17
扫一扫
来源：
浏览次数：203

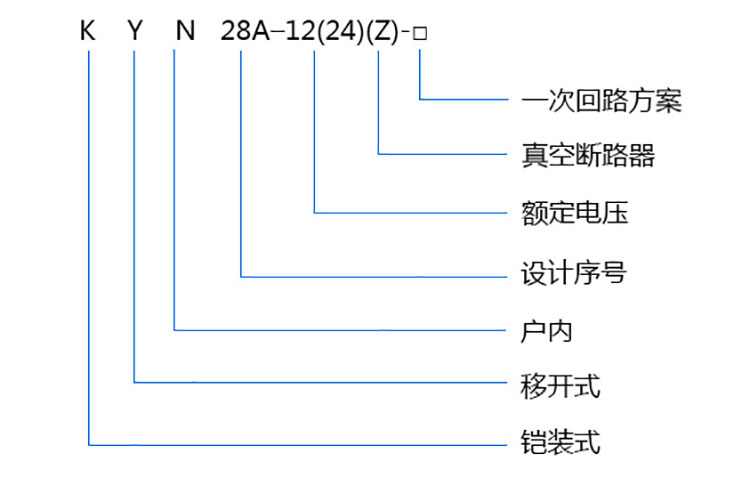

国内常见的10kV高压开关柜是KYN28A-12型开关柜，其型号字母已标注了其含义。
K:指的是开关柜的结构。Y:指的是断路器可以移开抽出。N：室内或者屋内使用。28A:指设计号，这样方便区分和记忆。12（24）：代表此开关柜只能在12(10)kV或者24（20）kV的电压等级中使用。

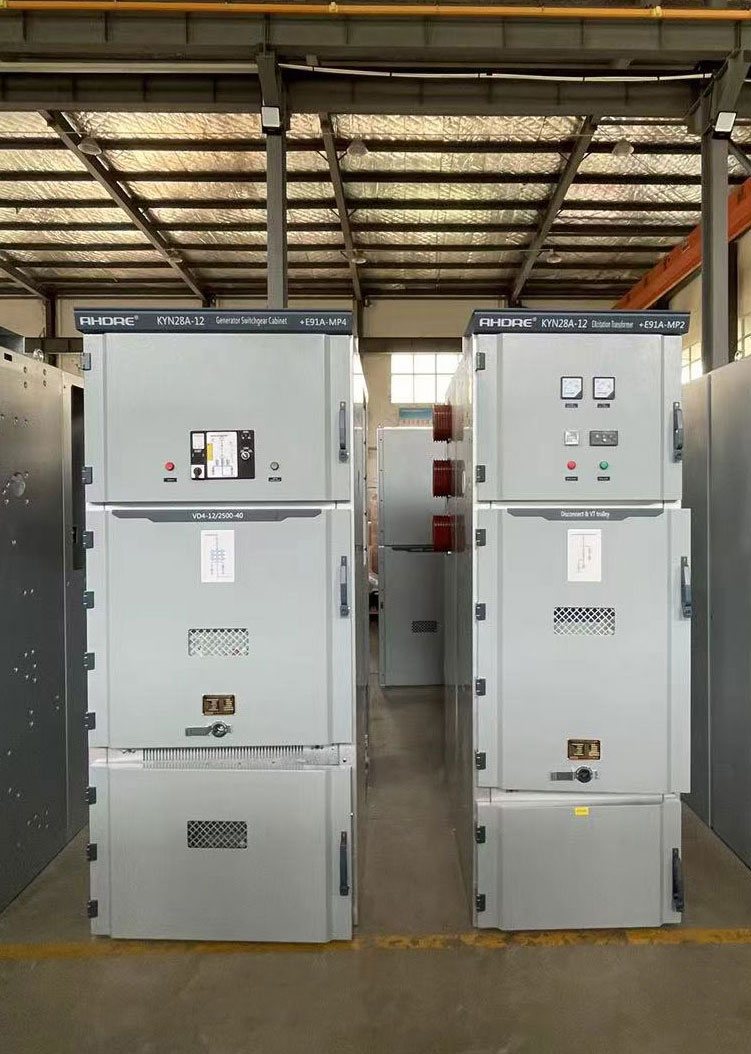

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象先了解一下它的全名：户内交流金属铠装中置式开关设备，业内人士简称为10kV开关柜或10kV高压柜，外观如下：
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象KYN28A户内交流金属铠装中置式开关设备，适用于额定电压为12KV、24KV频率为24KV，额定频率为50(60)Hz的三相交流电力系统。用于接收和分配电能，控制、保护和电路监控。
KYN28A-12高压开关柜结构
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象高压开关柜由柜体和中置式可抽出部件(即手车)两大部分组成。机柜分为四个独立的隔间，外壳的防护等级为IP4X，每个隔间和断路器隔间在开门时的防护等级为IP2X。这个开关柜可以从正面安装、调试维护，所以可以背对背布置，靠墙安装。

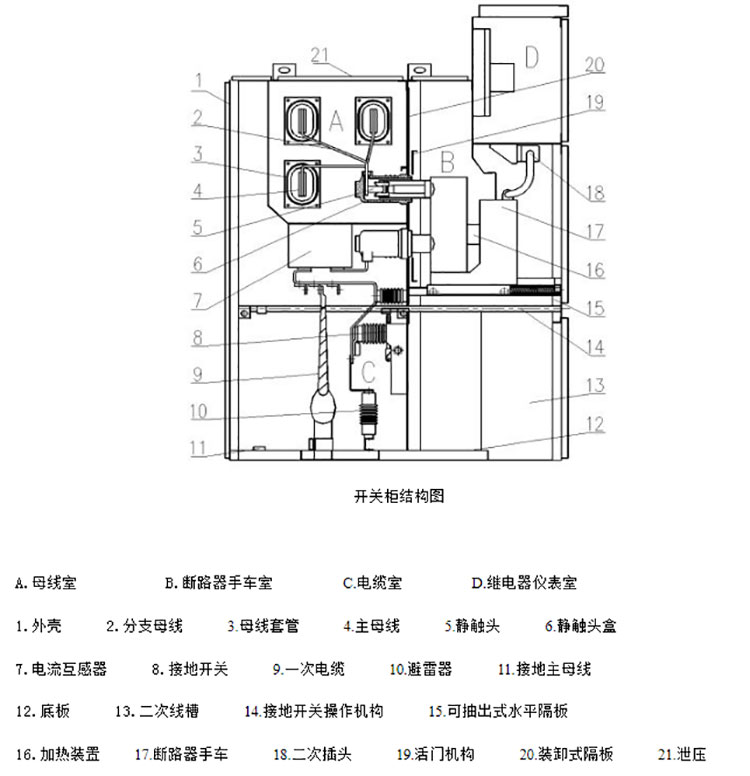

就开关柜而言，进线柜或出线柜是基本的柜体方案。此外，还有安装固定负荷开关、真空接触器手车、隔离手车等其他方案。(如下图所示)为例说明开关柜的结构：外壳隔板、断路器室、断路器手车、母线室、继电器仪表室、防止误操作联锁装置、泄压装置等。
