安全距离是我们在生活经常要遵守的基本准则。配电柜作为电路输送电源的常用装置，对配电柜的的设计方案中，安全距离是必须考虑的因素。今天就10KV高压柜的安全距离知识进行讲解。

一、绝缘距离

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象单纯以空气作为绝缘介质的开关柜内，各相带电导体的相间与对地净距不小于下列数

值：（适用于海拔高度H≤2000m时；）

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象（1）导体至接地间净距125mm

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象（2）不同相的导体之间净距125mm

（3）导体至无孔遮栏间净距155mm

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象（4）导体至门间净距155mm

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象（5）导体至网状遮栏间净距 225mm

若不能满足空气净距的要求，则需采用可靠的绝缘包封以满足绝缘要求。绝缘外表面对金属接地部分的空气净距离不小于 70mm，相间空气净距离不小于65mm。在开关柜中，凡采用非金属制成的隔板加强相间或相对地间绝缘时，高压带电裸导体与该绝缘板间应保持不小于 30mm 的空气间隙，相间或相对地间空气净距离不小于 65mm，绝缘板应为阻燃材料制成。相间绝缘隔板应设置在中间位置。在满足上述绝缘距离的情况下，应保证设备在寿命期内安全可靠运行。

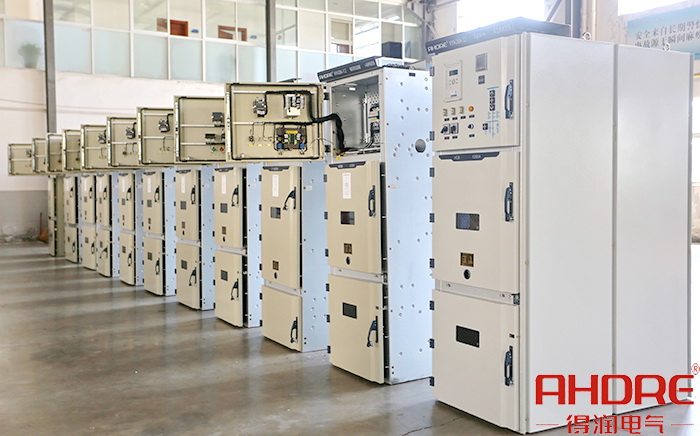

10KV高压柜

二、防护措施

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象1、各功能室及各个回路的单元功能室均采用接地的钢板分隔，互不干扰，不能采用有机绝缘隔板，也不能采用网孔式或栅栏式隔板。隔板等级为PM级。

2、开关柜应具有完善的防误机械联锁装置: 即具有防止误分误合断路器、防止带负荷分合隔离开关(或隔离插头)、防止带接地刀(或接地线)送电、防止带电合接地刀(或挂接地线)、防止误入带电间隔等“五防”功能，能有效地防止电气误操作事故的发生。预留装设微机五防编码锁的位置。

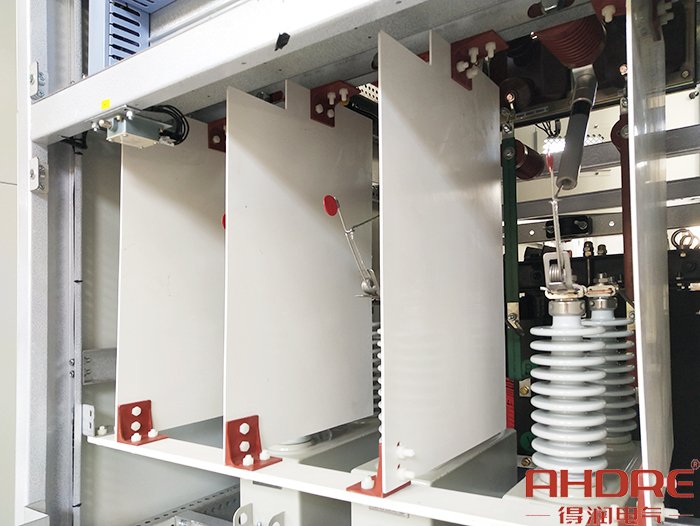

10KV高压无功补偿柜用于电容器的绝缘隔板

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象10KV高压柜在设计是需要充分考虑元器件之间的安全距离，确保配电装置安全用电。当然，除了安全距离的设计要求外，还需要进行方面的防护绝缘措施，如元器件之间也可以用绝缘板进行保护。
