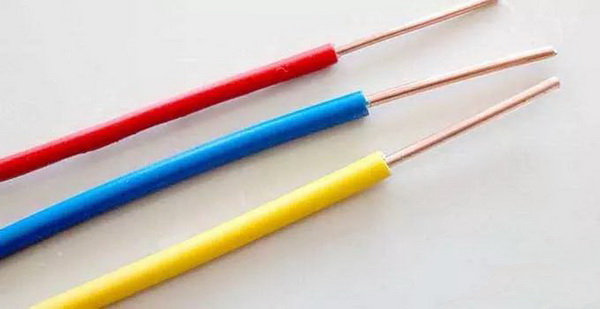

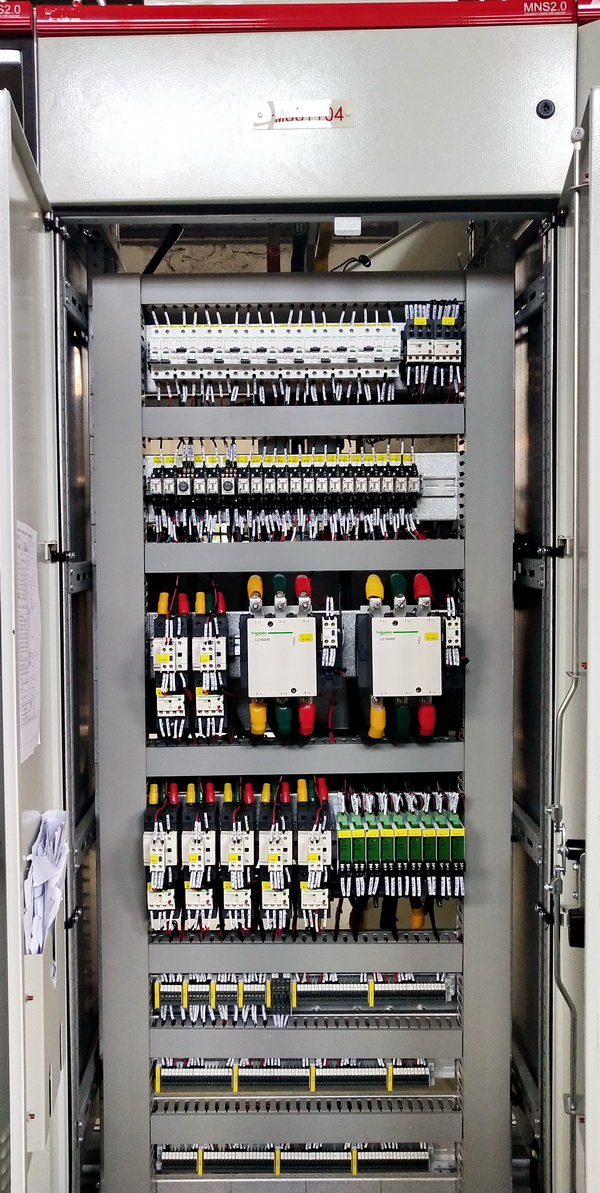

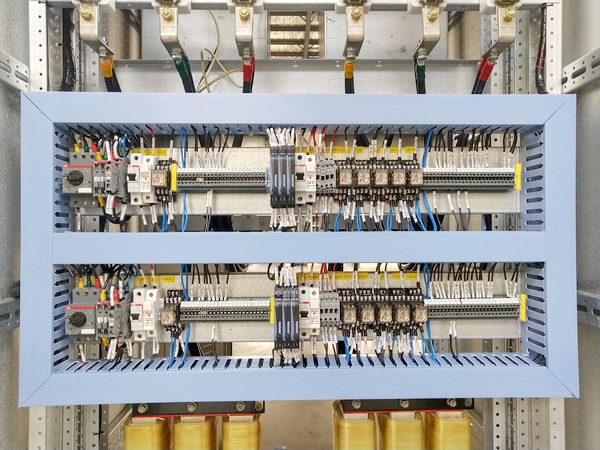

在高低压配电装置中，我们会常遇到各种颜色的电线，将柜内的元器件连接在一起。通常有红的、黄的、黑的、绿的等颜色，每一种电线颜色所代表的含义又是不一样的。因此，了解每一种电线颜色对于电气人来说是很重要的。今天小编给大家总结一下不同颜色的电线究竟有什么含义。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象1、依导线颜色标志电路

黑色：装置和设备的内部布线。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象棕色：直流电路的正极。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象红色：三相电路的C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。

黄色：三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象绿色：三相电路的B相。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象蓝色：直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象淡蓝色：三相电路的零线或中性线；直流电路的接地中线。

白色：双向可控硅管的主电极；无指定用色的半导体电路。

黄和绿双色：安全用的接地线。

红、黑色并行：用双芯导线或双根绞线连接的交流电路。

2、依电路选择导线颜色时

（1）交流三相电路

A相：黄色；B相：绿色；C相：红色；

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象零线或中性线：淡蓝色；安全用的接地线：黄和绿双色。

用双芯导线或双根绞线连接的交流电路

红黑色并行。

（2）直流电路

正极：棕色；负极：蓝色；接地中线：淡蓝色。

（3）半导体电路

半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。半导体二极管和整流二极管的阳极：蓝色；阴极：红色。

可控硅管的阳极：蓝色；控制极：黄色；阴极：红色。

双向可控硅管的控制极：黄色；主电极：白色。

整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象有混淆时：容许选指定用色外的其它颜色。

以上就是我们电气设备中常遇到的电线颜色，根据不同颜色应用到不同装置中代表特定的含义。如果觉得文章内容不错的，可以分享给身边需要的朋友。
