详细图解一拖一手动变频旁路柜
发布日期：2019-09-29
扫一扫
来源：
浏览次数：163
旁路柜常见有手动、自动、一拖一手动、一拖二手动等设计方案，是用变频器、电机、及母线之间的切换装置，从而实现电机连续运转的条件。今天主要详细图解一拖一手动变频旁路柜方案，采用高压断路器、高压隔离开关、电磁锁等配电装置组成的。

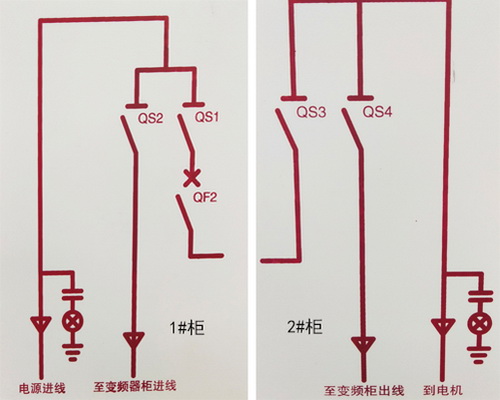

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象一拖一手动变频旁路柜利用两台设备进行切换工作，1号旁路柜使用高压断路器QF和两个隔离开关QS1、QS2连接变频进线柜，2号旁路柜使用两个隔离开关QS3、QS4连接变频出线柜。高压变频器故障分闸：将变频器“高压分断”信号与切换柜“变频投入”信号串联后，并联于高压开关分闸回路。在变频投入状态下，当变频器出现故障时，分断变频器高压输入；工频投入状态下，变频器故障分闸无效。
以上就是得润电气小编分享的旁路柜知识，想要更多不一样的设计方案，欢迎来电咨询！
