天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象电压互感器简称TV，实质上是一台变压器，将系统中的高电压转化为低电压，再连接到仪表、继电器等二次电器中。可使测量仪表和保护装置标准化，使二次设备结构轻巧。下面详细了解电压互感器的工作原理及作用。

一、电压互感器的工作原理

电压互感器原理是利用电磁感应定律来实现的，一次侧并联接在电路系统中，一次匝数N1很多，相比之下二次侧匝数N2较少。二次侧用来结余高阻抗的仪表中，正常运行时，二次侧的电压互感器接近于空载运行。电压互感器一次绕组额定电压与所街母线额定电压相同，二次绕组电压统一为100V。电压的变比公式为：K=U1/U2=N1/N2。

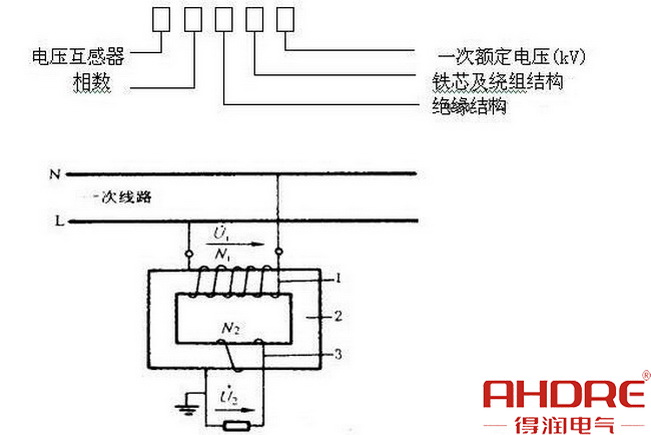

电压互感器原理图

二、作用

1、将一次回路的高电压转化为二次回路的标准低电压，可使二次侧连接的电压表和其他仪表装置标准化，同时保证二次设备结构简单轻巧。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象2、将二次回路采用低电压控制电缆，并使屏内布线简单、安装方便。同时实现远距离开工至和测量数据。

3、二次回路不受一次回路控制，从而接线灵活，维护、调试方便。

4、使二次与一次高压部分隔离，且二次回路必须设接地点，确保二次设备和人身安全。

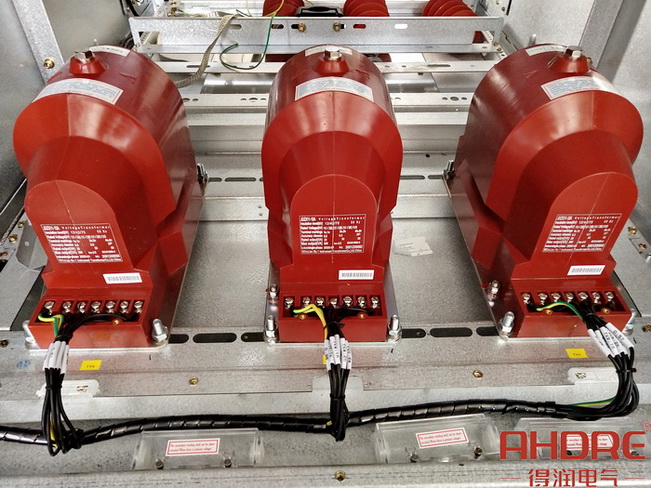

应用于10KV高压开关柜的电压互感器

三、常见的注意事项

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象1、电压互感器本身阻抗很闲，二次回路约有100V电压，应接于能承受100V的回路里，其所通过的电路有二次回路阻抗的大小来决定的。二次通过的电流过大，会造成二次熔断器熔坏，如果容量选择不当，极易是设备受到损坏。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象2、在10KVPT小车中，一次熔断器和消谐器是必须安装的。一次熔断器防止二次主回路和测量表计的电压葫芦短路，从而起到保护作用。消谐器是用来保护电压互感器的阻尼器件，从来消谐电网中的谐振。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象3、电压互感器接线中应包含在保证其正确性，一次绕组和被测电路并联，二次绕组和所街的仪表装置并联。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象4、电压互感器运行中，二次侧是不予许短路状况，否则会烧坏绕组的，因此二次侧必须要安装熔断器来保护。

电压互感器广泛应用于10KV高压开关柜中的一次设备。电压互感器按用途，电压互感器又分为测量用和保护用两类。当然，电压互感器种类是较多的，可以根据不同的工作需求选择相应的产品。
