变频器自动切换柜需要隔离开关吗？一文给你解答
发布日期：2019-07-17
扫一扫
来源：
浏览次数：142
变频器自动切换柜也叫做一拖一自动旁路柜，性能满足GB3906、IEC298等标准要求，具有防止误分合断路器、接触器、隔离开关等、防止误入带电隔室等“五防”联锁功能。可配用真空断路器，又可配用真空接触器实现自动旁路方案，那么能用隔离开关实现手动旁路方案吗？

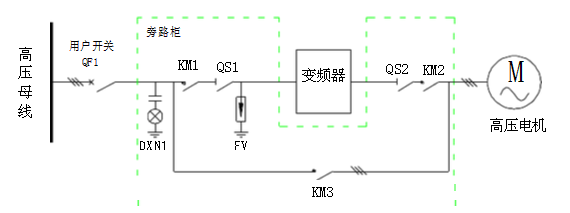

一拖一自动结构图
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象变频器一次回路由3个高压真空接触器K1、K2、KM和2个高压隔离开关QS1、QS2组成。高压电源经高压隔离开关QS1、真空接触器K1到高压变频装置，变频装置输出经真空接触器K2、高压隔离开关QS2送至电动机，电动机变频运行；高压电源还可经真空接触器KM直接起动电动机，电动机工频运行。KM与K2电气闭锁，保证任何时候不能同时合闸。隔离开关QS1、QS2作用是：隔离变频器以保证在工频进行时维护变频器，保证维护人员安全。非维护期两个隔离开关处于闭合状态；高压开关QF1与电动机为原有设备。优点是在变频器出现严重故障时，系统能够自动转入工频电网中，断开变频调速系统时，而负载不需要停机，满足现场不能停机的要求。

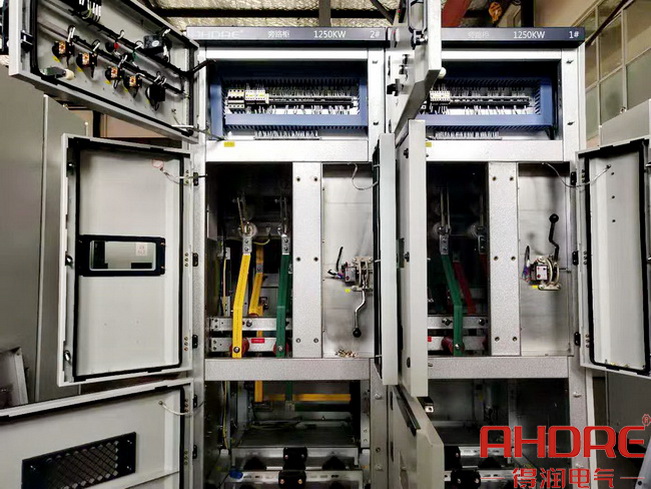

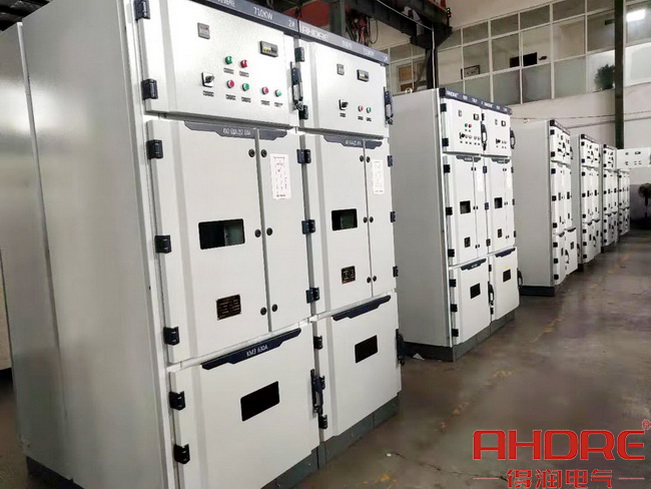

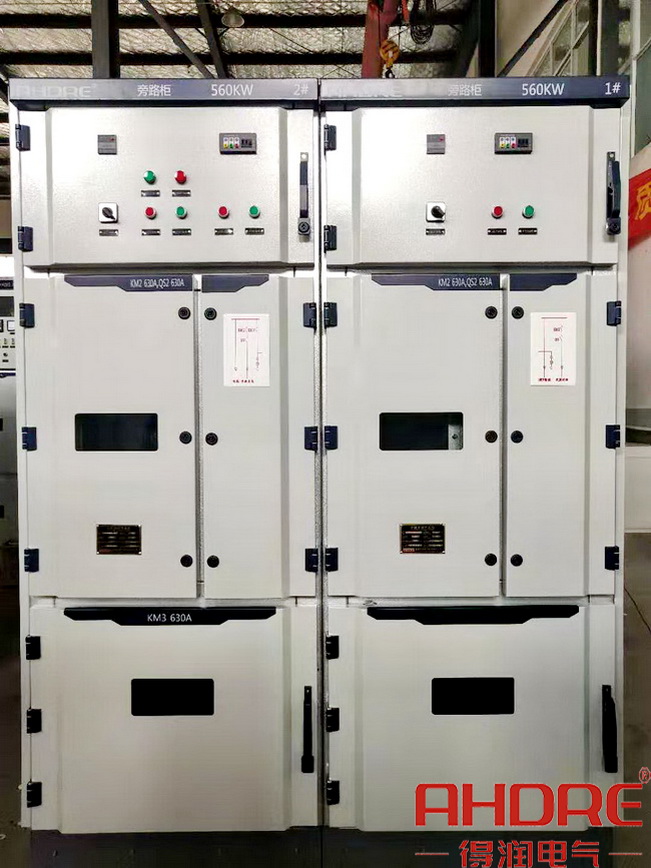

得润电气最近生产一批变频器自动切换柜项目，为该项目提供九套一拖一自动旁路柜。此次采用三个接触器、两个隔离刀闸等组合的10KV高压旁路柜。如果您对这款产品有感兴趣的话，欢迎来电咨询！
